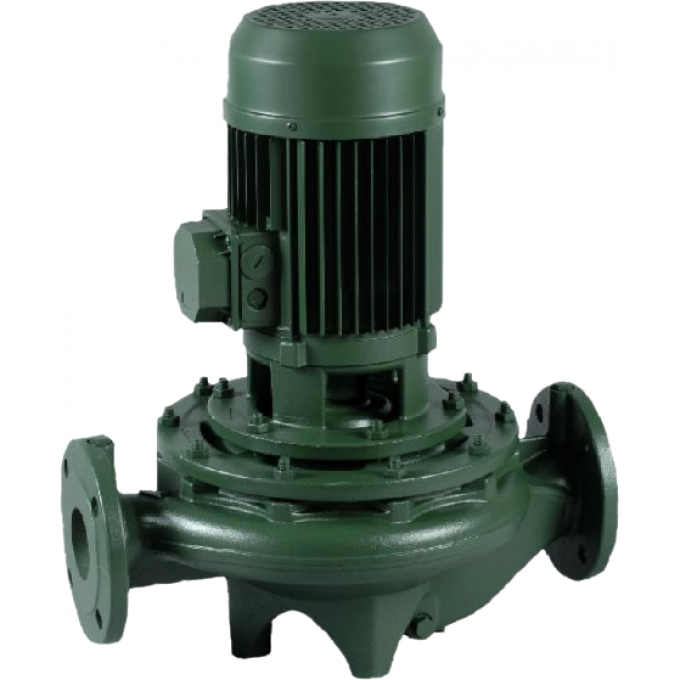

Насос DAB CP-G 80-10200/A/BAQE/55 - IE3 циркуляционный 584 620 мм CP-G-80-10200/A/BAQE/55---IE3

Конструктивные особенности и материалы

Насос представляет собой одинарный агрегат типа «ин-лайн» с соосным расположением фланцевых патрубков, что обеспечивает простоту монтажа непосредственно в разрыв трубопровода систем отопления, вентиляции и кондиционирования.

Основные конструкционные материалы:

• Корпус насоса и опора двигателя — чугун
• Рабочее колесо — чугун (маркировка «А»)
• Вал двигателя — нержавеющая сталь
• Торцевое уплотнение — пара трения графит/керамика или карбид кремния/углерод

Электропривод и система охлаждения

Агрегат оснащен трехфазным двухполюсным асинхронным двигателем с внешним воздушным охлаждением класса энергоэффективности IE3. Конструкция «сухого ротора» исключает контакт ротора двигателя с перекачиваемой средой, что повышает надежность и ресурс оборудования.

Технические параметры электропривода:

• Степень защиты — IP55
• Класс изоляции — F
• Требуется внешняя защита от перегрузок

Эксплуатационные характеристики

Насос предназначен для перекачивания чистых, химически неагрессивных жидкостей без твердых частиц и абразивных включений, с физическими свойствами, близкими к воде. Допускается содержание гликоля до 30%.

Рабочие параметры:

• Температурный диапазон перекачиваемой среды: от -10°C до +140°C
• Максимальное рабочее давление: 16 бар
• Фланцы стандарта PN 16 с резьбовыми отверстиями под КИП

Особенности монтажа

Насос может устанавливаться в горизонтальном или вертикальном положении при обязательном условии расположения двигателя выше гидравлической части. Фланцевые соединения обеспечивают надежную интеграцию в существующие трубопроводные системы.

• Промышленные системы отопления: циркуляция теплоносителя в крупных промышленных предприятиях, заводах, производственных комплексах
• Коммерческие системы отопления: офисные здания, торговые центры, бизнес-центры, гостиничные комплексы
• Системы кондиционирования и вентиляции: чиллерные установки, фанкойлы, центральные кондиционеры в крупных объектах
• Системы охлаждения промышленного оборудования: охлаждение станков, технологического оборудования, серверных
• Системы горячего водоснабжения: циркуляция ГВС в многоэтажных жилых и общественных зданиях
• Тепловые пункты и котельные: центральные тепловые пункты (ЦТП), индивидуальные тепловые пункты (ИТП)
• Теплоснабжающие организации: распределительные сети централизованного теплоснабжения
• Жилищно-коммунальное хозяйство: многоквартирные дома, управляющие компании, ТСЖ
• Пищевая промышленность: системы технологического нагрева и охлаждения в пределах допустимых температур
• Энергетические объекты: вспомогательные системы ТЭЦ, котельных, энергоцентров
• Медицинские учреждения: больницы, поликлиники с требованиями к надежности систем ОВК
• Образовательные учреждения: школы, университеты, детские сады с централизованными системами отопления
• Спортивные сооружения: ледовые дворцы, бассейны, спортивные комплексы
• Складские комплексы и логистические центры: отопление крупных складских помещений, терминалов
• Сельское хозяйство: теплицы, животноводческие комплексы, агропромышленные объекты
