Насос DAB DCM-G 125-2550/A/BAQE/15 - IE3 циркуляционный 850 25,5 DCM-G-125-2550/A/BAQE/15---IE3
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

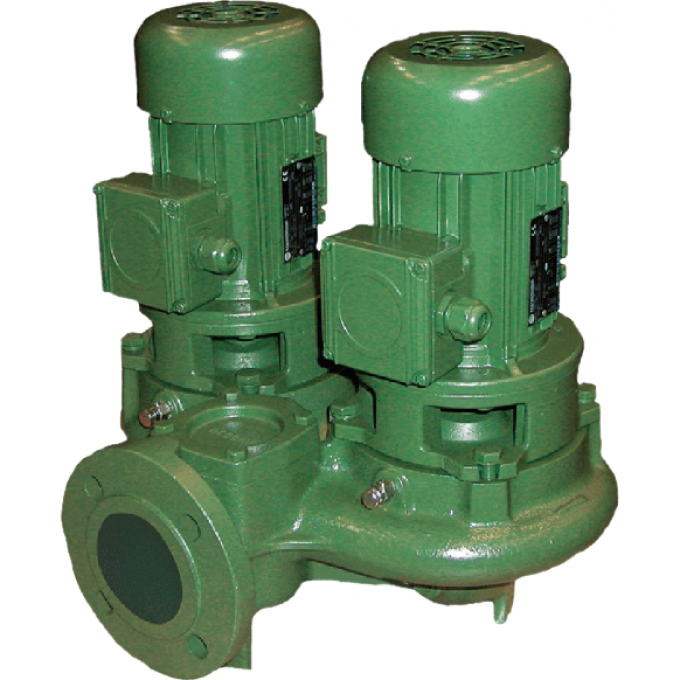

Промышленный циркуляционный насос DAB DCM-G 125-2550/A/BAQE/15 - IE3 представляет собой сдвоенную высокопроизводительную модель с сухим ротором, предназначенную для интеграции в магистральные трубопроводы систем отопления, вентиляции и кондиционирования. Насос обеспечивает подачу до 210 м³/ч при напоре 25,5 м. Данная модель произведена в Евросоюзе и относится к высокоэффективному оборудованию.
Агрегат выполнен в прочном чугунном корпусе с рабочим колесом и опорой двигателя из аналогичного материала, что гарантирует долговечность в условиях интенсивной работы. Торцевое уплотнение вала из углеграфита-керамики обеспечивает надежную герметизацию. Подключение к трубопроводу осуществляется через фланцевые соединения стандарта PN 16, оснащенные резьбовыми отверстиями для установки контрольно-измерительных приборов. Электродвигатель трехфазный, четырехполюсный, асинхронный, класса IE3 с принудительным воздушным охлаждением, что обеспечивает высокую энергоэффективность. Корпус электродвигателя имеет пыле- и влагозащиту класса IP55.
Насос предназначен для работы с чистыми, химически нейтральными жидкостями, включая воду и гликольсодержащие жидкости (до 30% концентрации), без механических или абразивных примесей. Он эффективно применяется в отопительных системах жилых, общественных и промышленных зданий, системах центрального кондиционирования, холодильных системах, в контурах горячего водоснабжения, а также в различных технологических системах циркуляции, теплообмена и водоподготовки. Максимальное рабочее давление составляет 16 бар, а диапазон температур перекачиваемой среды — от -10°C до +130°C.
Модель DAB DCM-G 125-2550/A/BAQE/15 - IE3 поставляется как единый агрегат, готовый к монтажу. Эксплуатация требует подключения внешней защиты от перегрузки для электродвигателя. Высокая степень защиты IP55 позволяет использовать оборудование в технических помещениях с повышенной влажностью, обеспечивая надежность и безопасность.
