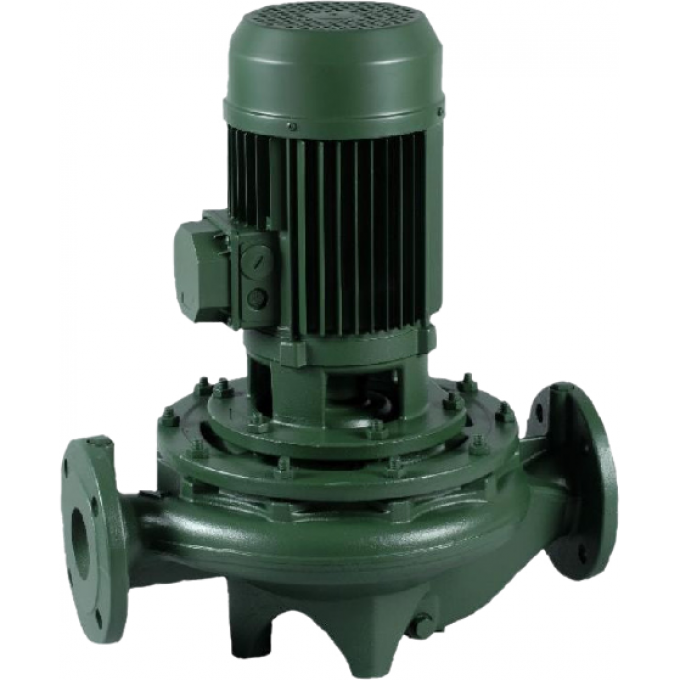

Насос DAB CM-G 100-1650/A/BAQE/5,5-IE3 циркуляционный 176 16,6 CM-G-100-1650/A/BAQE/5,5-IE3
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Циркуляционный насос DAB CM-G 100-1650/A/BAQE/5,5-IE3 предназначен для систем отопления, кондиционирования, охлаждения и горячего водоснабжения. Отличительной особенностью данной модели является конструкция «ин-лайн» с соосным расположением всасывающего и напорного патрубков диаметром 100 мм, что упрощает прямую инсталляцию в трубопровод. Насос способен обеспечить максимальный напор до 16,5 метров и подачу до 120 м3/ч, работая с чистой водой температурой до +140°C при максимальном рабочем давлении 16 бар. Привод осуществляется трехфазным 4-полюсным электродвигателем мощностью 5,5 кВт с классом энергоэффективности IE3.
Основные элементы конструкции, такие как корпус насоса, опора двигателя и рабочее колесо, выполнены из чугуна, обеспечивая прочность и долговечность. Вал изготовлен из нержавеющей стали для повышения коррозионной стойкости. Герметичность вала обеспечивается торцевым уплотнением типа BAQE (графит/карбид кремния). Электродвигатель имеет степень защиты IP55 и класс изоляции F, что гарантирует надежную работу в условиях перекачивания температурных жидкостей. Межосевое расстояние составляет 550 мм, а частота вращения двигателя — 1464 об/мин.
DAB CM-G 100-1650/A/BAQE/5,5-IE3 может использоваться в широком спектре промышленных и коммерческих объектов, включая промышленные котельные, геотермальные системы, системы солнечного отопления и технологические процессы пищевой промышленности. Агрегат допускает монтаж как в вертикальном, так и в горизонтальном положении при обязательном условии расположения электродвигателя выше гидравлической части для оптимальной работы системы охлаждения и предотвращения попадания жидкости в электронику.
Для обеспечения защиты от перегрузок требуется внешнее защитное устройство, поставляемое отдельно. Насос предназначен для перекачивания чистых, химически нейтральных жидкостей без абразивных включений, включая гликолевые растворы с содержанием гликоля до 30%. Общий вес агрегата составляет 176 кг, а его габаритные размеры — 550x378x807 мм.
